Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Khả năng uốn tối đa: | 38,1x1,8mm | Ống tròn / ống thép không gỉ: | 38,1x1,2mm |
|---|---|---|---|
| Ống vuông / kim loại: | 30x1,5mm | Bán kính uốn: | 25 ~ 150mm |
| Phạm vi bán kính uốn / ống vuông: | 25 ~ 130mm | Phạm vi góc uốn: | 190độ |
| Điểm nổi bật: | Máy uốn ống CNC mô phỏng 3D,Máy uốn ống CNC 190 độ,Máy uốn ống CNC 1200mm / giây |
||

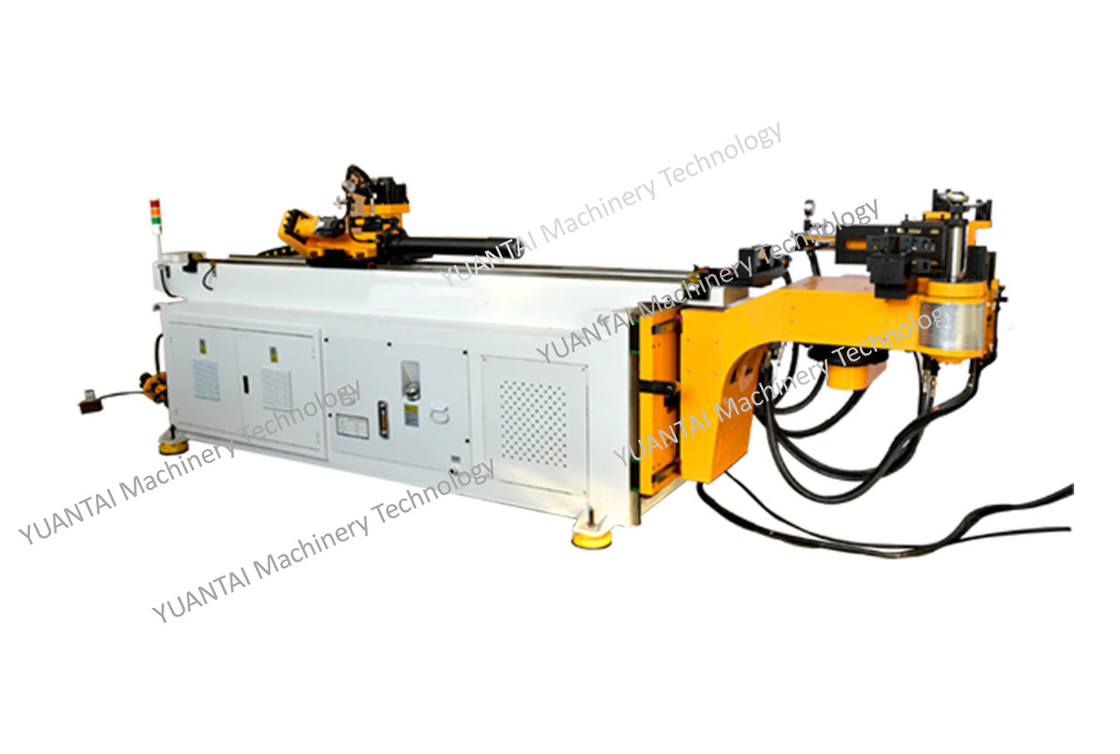

Máy uốn cong ống CNC38RET + RBE-4A Bộ tăng cường mở rộng uốn cong thích hợp cho ống thép không gỉ
Máy uốn ống CNC38RET + RBE-4A
Đây là máy uốn ống CNC hoàn toàn tự động, tạo hình một lần, với nhiều động cơ servo và uốn chính xác hơn.
Ưu điểm của việc sử dụng thiết bị
1, Máy trạm uốn ống tự động, tạo hình ống trong một lần.
2, Giảm nhân công, tiết kiệm chi phí nhân công.
3, Hai máy cấp liệu tự động, mỗi máy tự động cung cấp máy uốn ống, và một robot tải và xếp hai máy uốn ống cùng một lúc.
4, Toàn bộ quá trình đều được điều khiển bằng PLC, với giao diện người-máy màn hình cảm ứng, hiệu quả được cải thiện rõ rệt.
5, Tự động xác định mối hàn ống để làm cho ống uốn Máy tránh đường hàn.
6, Sử dụng Robot công nghiệp để xếp và dỡ hàng.
Các thông số kỹ thuật chính của thiết bị
| đặc điểm máy móc | thông số kỹ thuật chính | ||
| (1) Uốn servo theo phương thẳng đứng | công suất tối đa | ống tròn / ống sắt (S = 40kgf / mm) | 38,1x1,8t |
| (2) Động cơ servo nhập khẩu và bộ giảm tốc | Ống tròn / ống kim loại không sắt (S = 25kgf / mm) | 38,1x1,2t | |
| (3) Hệ thống phần mềm R & D độc lập | Ống tròn / ống thép không gỉ (S = 60kgf / mm) | 38,1x1,2t | |
| (4) 1-5 lớp chết tùy chọn | Ống vuông / Ống kim loại (S = 40kgf / mm) | 30x1,5t | |
| (5) Loại động cơ đầy đủ 11 trục tùy chọn | Bán kính uốn | 25 ~ 150mm | |
| Loại uốn đẩy, bán kính uốn7D | Trục uốn Servo | độ chính xác | ± 0,05 |
| tốc độ tối đa | 166 ° / giây | ||
| Trục cấp liệu Servo | độ chính xác | 0,05mm | |
| tốc độ tối đa | 1200mm / giây | ||
| Trục xoay ống servo | độ chính xác | 0,05 | |
| tốc độ tối đa | 220 ° / giây |
Các ứng dụng:
Ô tô, xe máy, máy bay, xe đạp, xe đạp trẻ em, thiết bị thể dục, đồ nội thất, thiết bị ngoài trời, máy điều hòa không khí, máy móc thực phẩm, ống nulcear như lò phản ứng, thiết bị bay hơi và thiết bị trao đổi nhiệt.
Đặc điểm máy:
1. Chức năng mô phỏng 3D tự động để tạo hình ống được chọn theo yêu cầu.
2. Chức năng phát hiện lỗi tự động được cung cấp và các lỗi và lỗi được hiển thị trên màn hình để người vận hành có thể dễ dàng khắc phục sự cố.
3. Chức năng mô phỏng 3D tự động để phát hiện vị trí nhiễu được chọn theo yêu cầu.
4. Tất cả dữ liệu xử lý được nhập bằng màn hình cảm ứng.
5. Dựa trên sự thay đổi của vật liệu, mỗi đường cong được thiết lập với giá trị bù, tốc độ và khoảng cách tháo khuôn.
6. Chế độ cấp liệu bao gồm chế độ cấp liệu kẹp hoặc chế độ cấp liệu trực tiếp được chọn theo yêu cầu.
7. Tọa độ XYZ có thể được tự động chuyển thành các giá trị xử lý YBC.
8. Sau khi dữ liệu được biên dịch, dữ liệu được bảo vệ bằng một khóa để dữ liệu không bị sửa đổi.
9. Vị trí cho ăn của xe đẩy, vị trí an toàn, vị trí gây nhiễu chế độ bánh xe và vị trí gây nhiễu chế độ dẫn hướng được thiết lập để bộ tạo sóng xung bánh xe tay có thể được tinh chỉnh, vị trí có thể được ghi nhớ tự động và lỗi do hướng dẫn sử dụng đo lường và tổn thất do xe tiếp liệu va vào máy sẽ được loại bỏ.
10. Trục cấp liệu sẽ tự động phát hiện trước khi tác động, để trục cấp liệu tránh va đập vào máy.
