Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật chất: | Thép không gỉ | Màu sắc: | xanh và vàng, |
|---|---|---|---|
| Quyền lực: | CNC | Vật liệu / kim loại được xử lý: | Thép không gỉ |
| Tự động hóa: | Tự động | Loại máy: | Máy uốn ống và ống |
| Điểm nổi bật: | máy uốn ống cnc,máy uốn ống tự động |
||

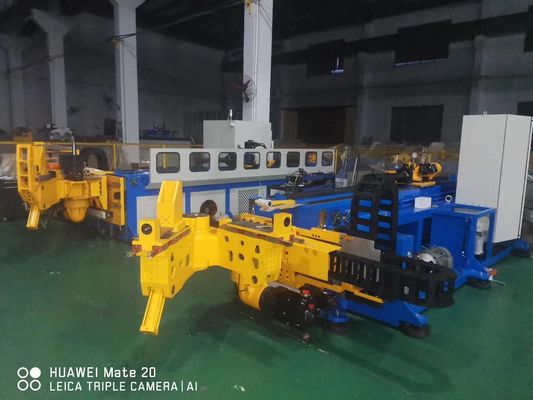

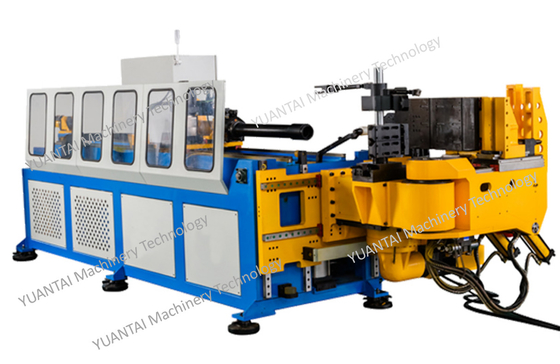

Điều khiển số 3D Máy uốn ống xả không gỉ tự động với nhiều ngăn và hướng dẫn điện
Điều kiện sử dụng thiết bị
(2) Áp suất làm việc của khí nén p = 0,7MPa
(3) Tiêu thụ khí nén tối đa của máy chính 2m3/h
(4) Nhiệt độ vận hành thiết bị 0-50 ℃
(5) Độ ẩm tương đối tối đa 80%
(6)Tổng công suất lắp đặt thiết bị 44 kw
(7) Kích thước tổng thể của thiết bị (L * w * h) 8900 * 2100 * 18500 mm
Thông số kỹ thuật
khả năng thích ứng quy trình
2.2
Các thông số kỹ thuật chính của thiết bị CNC90REM-6A
Bán kính uốn tối đa có thể áp dụng của ống thép carbon 1.5D làm ví dụ | Φ89×2.0t | |
Bán kính uốn áp dụng tối đa của ống thép carbon 1.0d làm ví dụ | Φ63×2t | |
Bán kính uốn tối đa có thể áp dụng của ống thép không gỉ 1.5D làm ví dụ | Φ76×2t | |
Chiều dài trục gá tối đa (a) | 5800mm | |
* Hành trình cho ăn tối đa (b) | 4000mm | |
chế độ cho ăn | 直送或夹送 | |
* Đường kính uốn tối đa | 650mm | |
góc uốn tối đa | 190° | |
Chênh lệch R tối đa | 100 | |
Tổng chiều cao dụng cụ | 360mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
Danh sách các nhà sản xuất linh kiện điện-thủy lực và khí nén chính
Không. |
Sự mô tả |
Sự chỉ rõ |
Nhãn hiệu |
Từ |
Ghi chú |
| 1 | plc | (Mitsubishi) + PC màn hình máy tính người |
Misubishi |
Nhật Bản | |
| 2 |
Màn hình màu 15" |
Advantech |
Trung Quốc Đài Loan | ||
| 3 |
động cơ servo |
Misubishi |
Nhật Bản | ||
| 4 | trình điều khiển servo |
Misubishi |
Nhật Bản | ||
| 5 |
giảm tốc |
Nabtesco RV |
Nhật Bản | ||
| 6 |
công tắc quang điện |
OMRON |
Nhật Bản | ||
| 7 |
Linh kiện điện áp thấp |
Schneider |
Pháp | ||
| số 8 |
Hướng dẫn tuyến tính chính xác |
HIWIN |
Trung Quốc Đài Loan |
độ chính xác lớp C | |
| 9 |
vít bi |
HIWIN |
Trung Quốc Đài Loan |
độ chính xác lớp C | |
| 10 |
Giảm tốc cho trục C |
Nabtesco rv |
Nhật Bản | ||
| 11 |
Bảng đầu vào đầu ra I / O |
Tự lập |
