Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô-đun SỐ.: | CNC65RES + RBE + TB | Đường kính uốn tối đa: | 500mm |
|---|---|---|---|
| Góc uốn tối đa: | 190 ° | Sự chính xác: | ± 0,05 ° |
| Tổng trọng lượng của máy: | 4800KG | Kích thước máy L.W.H (cm): | 5300 × 1500 × 1080 |
| Làm nổi bật: | máy uốn ống tự động,máy uốn ống tự động |
||

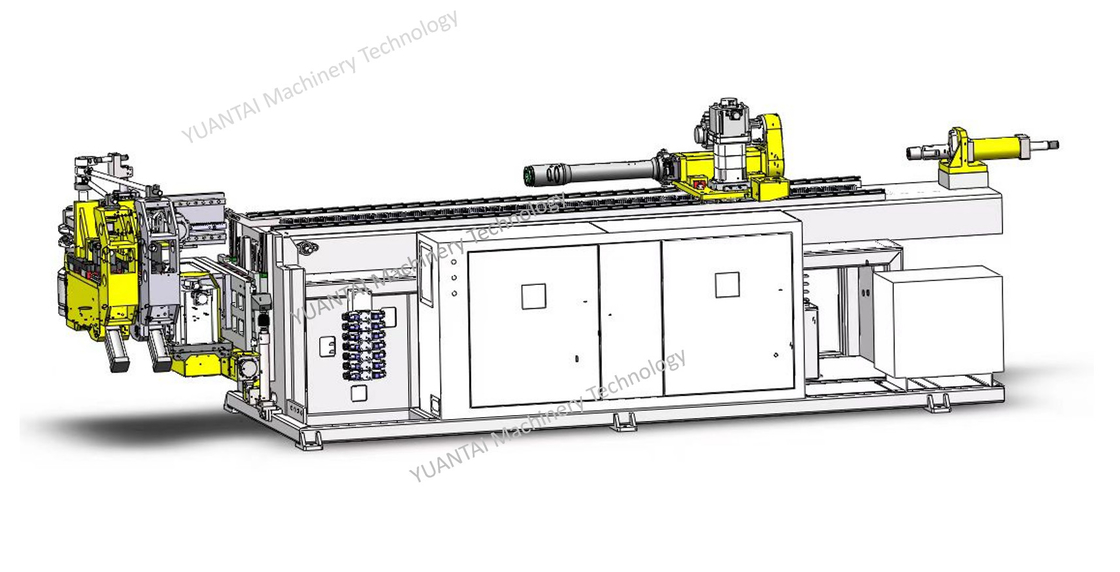

Máy uốn ống lai truyền động dầu-điện CNC65RES+RBE+TB máy uốn tăng cường mở rộng uốn đuôi máy (kiểu bằng sáng chế)
Thông số kỹ thuật-máy uốn ống YUANTAI
| Lấy bán kính uốn tối đa của ống thép carbon là 1,5 chẳng hạn | ￠65×2,5t | |
| Lấy bán kính uốn tối đa của ống thép không gỉ là 1,5 chẳng hạn | 51×2,5t | |
| Chiều dài tối đa của lõi xuyên (a) | 4600mm | |
| Hành trình cho ăn tối đa(b) | 3600mm | |
| cách cho ăn | Cho ăn một lần hoặc cho ăn nhiều lần | |
| Đường kính uốn tối đa | 500mm | |
| Góc uốn tối đa | 190° | |
| Số lượng uốn có thể định cấu hình của từng phụ kiện đường ống | 100 khúc cua | |
| tốc độ làm việc | tốc độ uốn ống | Tối đa90deg/giây |
| Tốc độ quay ống | Tối đa 120 độ/giây | |
| tốc độ cho ăn | Tối đa.500mm/giây | |
| Sự chính xác | góc uốn ống | ±0,05° |
| Góc quay ống | ±0,05° | |
| chiều dài cho ăn | ±0,1mm | |
| Chế độ nhập dữ liệu | Giá trị tọa độ (XYZ) hoặc giá trị làm việc (YBC) | |
| Công suất động cơ của servo quay ống | 750W | |
| Công suất động cơ của servo uốn | 11KW | |
| Công suất động cơ của servo cho ăn | 5KW | |
|
Sức mạnh của động cơ Servo của thay khuôn |
--- | |
|
Sức mạnh của động cơ Servo của khuôn di chuyển |
--- | |
| Mã lực động cơ thủy lực | 5KW | |
| Tổng trọng lượng của máy (kg) | 4800kg | |
|
5300×1500×1080 | |
Danh sách các bộ phận mua chính
| tên của một phần | Thương hiệu/Xuất xứ |
| plc | MITSUBISHI)/Nhật Bản |
| Màn hình màu 10″ | Advantech/Đài Loan |
| Động cơ servo cho ăn điện tử | MITSUBISHI/Nhật Bản |
| Ổ đĩa servo cho ăn điện tử | MITSUBISHI/Nhật Bản |
| Động cơ servo uốn điện tử | MITSUBISHI/Nhật Bản |
| Ổ đĩa servo uốn điện tử | MITSUBISHI/Nhật Bản |
| Động cơ servo của điện tử quay ống | MITSUBISHI/Nhật Bản |
| Ổ đĩa servo uốn điện tử | MITSUBISHI/Nhật Bản |
| Công tắc quang điện tử | OMRON/Nhật Bản |
| bộ giảm tốc | Tế Tân/Nhật Bản |
| Ổ đỡ trục | NSK/Nhật Bản |
| ống dẫn dầu cao áp | LIANHHUI/Trung Quốc |
| yếu tố niêm phong | GATES/Đức |
| van điện từ thủy lực | SEVEN OCEAN/Đài Loan |
| va đập thủy lực | HYTAC/Đài Loan |
| Bảng đầu vào I/O | Tự lập |
Mô tả chức năng CNC65RES+RBE
Máy uốn tự động 3D CNC, Nó phù hợp với thiết kế kết cấu cơ khí có độ cứng cao và mức độ công nghệ chính xác của nguyên lý cơ học động, dưới cả độ bền kết cấu, thiết kế đơn giản của tay uốn và đầu máy uốn cung cấp không gian uốn tối đa, tạo ra phạm vi giao thoa của máy tối thiểu. Được trang bị hệ thống vận hành quy trình tự động, đảm bảo rằng tất cả các loại công việc uốn ống thép khác nhau có thể dễ dàng đáp ứng các yêu cầu của sản xuất hàng loạt và độ chính xác cao
BE là mẫu cao cấp được phát triển đặc biệt cho các yêu cầu công nghệ uốn cao, Cơ chế ghế tiếp liệu đặc biệt với thiết kế thay đổi bánh răng đã được cấp bằng sáng chế. Nó có thể dễ dàng thực hiện uốn trong các điều kiện giới hạn mà các mẫu chung không thể đạt được, chẳng hạn như bán kính uốn tối thiểu, độ dày mỏng.
Điều khiển servo theo tỷ lệ được sử dụng để uốn và tăng cường, giúp cải thiện hơn nữa độ chính xác và hiệu quả đảm bảo tính nhất quán của sản phẩm
