Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô-đun SỐ.: | CNC45XE | Tự động hóa: | Tự động |
|---|---|---|---|
| Ống tròn / ống sắt: | 76,2x2,0t | Tốc độ uốn: | 90 ° / giây |
| Độ chính xác uốn: | 0,05 | Tốc độ cấp liệu: | 800mm / giây |
| Điểm nổi bật: | máy uốn ống cnc,máy uốn ống tự động |
||

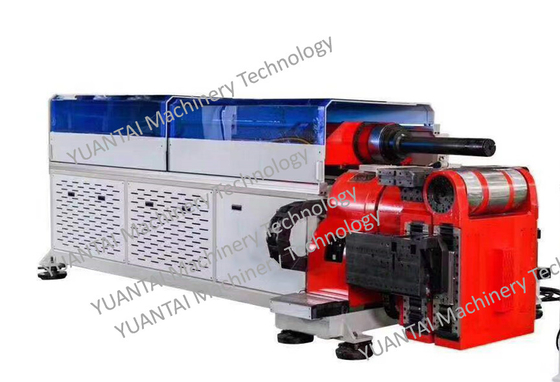

Máy uốn ống đồng trục trái và phải CNC45XE
Máy uốn ống có cả chức năng uốn trái và phải, đối với máy uốn ống riêng lẻ sẽ can thiệp vào phôi, máy này có thể được hoàn thành trong một lần;Trục CNC8 được điều khiển độc lập bằng servo, tất cả các hành động có thể được điều chỉnh chính xác trên màn hình cảm ứng, độ chính xác rất cao.Mô hình này có chức năng cài đặt trục gá kéo trước và hệ thống bôi trơn tự động trục gá.
vật liệu thích ứng: ống thép, thép không gỉ, ống đồng, ống nhôm, v.v.
Ngành ứng dụng đề xuất:
phụ kiện ô tô (ống dầu cho phanh, bộ giảm thanh, ghế ngồi), xe máy, thiết bị tốt cho sức khỏe, điều hòa không khí, xe đạp, đồ nội thất bằng thép, thiết bị vệ sinh, v.v.
| người mẫu | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| ống tròn/ống sắt( S=40kgf/mm2 ) | φ20x2.0t | φ25x1,5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ống tròn/ống kim loại không phải sắt ( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| ống tròn/thép không gỉ( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| ống vuông/Ống kim loại(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Thanh tròn ( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| tốc độ uốn | 220°/giây | 220°/giây | 172°/giây | 90°/giây | 90°/giây | 90°/giây |
| độ chính xác uốn | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Tốc độ nạp nguyên liệu | 1200mm/giây | 1200mm/giây | 1000mm/giây | 800mm/giây | 700mm/giây | 700mm/giây |
| độ chính xác cho ăn vật liệu | ±0,05mm | ±0,05mm | ±0,02mm | ±0,02mm | ±0,02mm | ±0,02mm |
| tốc độ quay ống | 300°/giây | 300°/giây | 300°/giây | 240°/giây | 200°/giây | 200°/giây |
| độ chính xác xoay ống | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Tốc độ quay đầu máy | 180°/giây | 180°/giây | 120°/giây | 100°/giây | 80°/giây | 80°/giây |
| Đầu máy xoay chính xác | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Đầu máy lên xuống tốc độ | 300mm/giây | 300mm/giây | 220mm/giây | 160mm/giây | 120mm/giây | 120mm/giây |
| Đầu máy lên xuống chính xác | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| Đầu máy tốc độ trái và phải | 240mm/giây | 240mm/giây | 200mm/giây | 160mm/giây | 160mm/giây | 160mm/giây |
| Đầu máy trái và phải precison | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| -Máy không chuẩn, có thể tùy chỉnh | ||||||
Đặc trưng
1. Loại máy tính sử dụng trong công nghiệp: hệ điều hành WINDOWS được cài đặt bên trong và được sử dụng cùng với hệ thống servo Mitsubishi, bên cạnh việc điều khiển servo Mitsubishi, hệ điều hành WINDOWS cũng cung cấp khả năng quản lý tệp thuận tiện; và các tệp có thể được được lưu trữ trong đĩa cứng hoặc đĩa mềm, để số nhóm biên dịch được mở rộng không giới hạn.
2. Chức năng mô phỏng 3D tự động để tạo ống được chọn theo yêu cầu.
3. Chức năng phát hiện lỗi tự động được cung cấp, các lỗi và lỗi được hiển thị trên màn hình để người vận hành có thể dễ dàng khắc phục sự cố.
4. Chức năng mô phỏng 3D tự động để phát hiện vị trí nhiễu được chọn theo yêu cầu.
5. Tất cả dữ liệu xử lý được nhập bằng màn hình cảm ứng
6. Dựa trên sự thay đổi của vật liệu, mỗi đường cong được thiết lập với giá trị bù, tốc độ và khoảng cách tháo khuôn.
7. Hệ thống điều khiển điện được trang bị bộ trao đổi nhiệt để tản nhiệt tự động, nếu cần có thể mua thêm tủ lạnh loại điều khiển số để đảm bảo tuổi thọ của hệ thống điều khiển điện.
8. Hệ thống nạp dầu tự động được lắp đặt để giảm ma sát của ống uốn. Nó kéo dài tuổi thọ của thanh lõi và cải thiện chất lượng của ống uốn.
9. Có thể kết nối máy với máy in để in dữ liệu hiển thị trên màn hình.
10. Giao diện truyền thông có thể được cài đặt theo yêu cầu, có thể được kết nối với công ty của chúng tôi. Kỹ sư của chúng tôi sẽ cung cấp dịch vụ từ xa về giám sát thời gian thực, cập nhật dữ liệu, kiểm tra lỗi, v.v.
Các ứng dụng:
Ô tô, xe máy, máy bay, xe đạp, xe đạp trẻ em, thiết bị thể dục, đồ nội thất, thiết bị ngoài trời, điều hòa không khí, máy móc thực phẩm, ống nhân như lò phản ứng, thiết bị bay hơi và bộ trao đổi nhiệt
Công ty của chúng tôi:
Công ty TNHH Công nghệ Máy móc Yuantai (Zhangjiagang)là doanh nghiệp công nghệ hàng đầu chuyên sản xuất và phát triển máy uốn ống CNC.Nhiều loại máy uốn ống CNC do công ty phát triển đạt trình độ hàng đầu trong và ngoài nước và thậm chí trên thế giới, đạt trình độ đồng bộ hàng đầu thế giới.
Công ty đã độc lập phát triển hệ thống điều khiển máy uốn ống CNC hoàn toàn bằng điện ở cấp độ hàng đầu trong ngành và đã nhận được hàng chục bằng sáng chế.Các kỹ thuật tiên tiến như thiết kế mô phỏng thông tin động ba chiều và phân tích lực phần tử hữu hạn được sử dụng trong thiết kế cơ khí.
