Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tự động hóa: | Tự động | Vật chất: | ống kim loại |
|---|---|---|---|
| Loại hình: | Dụng cụ uốn CNC | Quyền lực: | kiểm soát điện |
| Tốc độ uốn: | 90 ° / giây | Độ chính xác uốn: | 0,05 |
| Điểm nổi bật: | máy uốn ống cnc,máy uốn ống tự động |
||

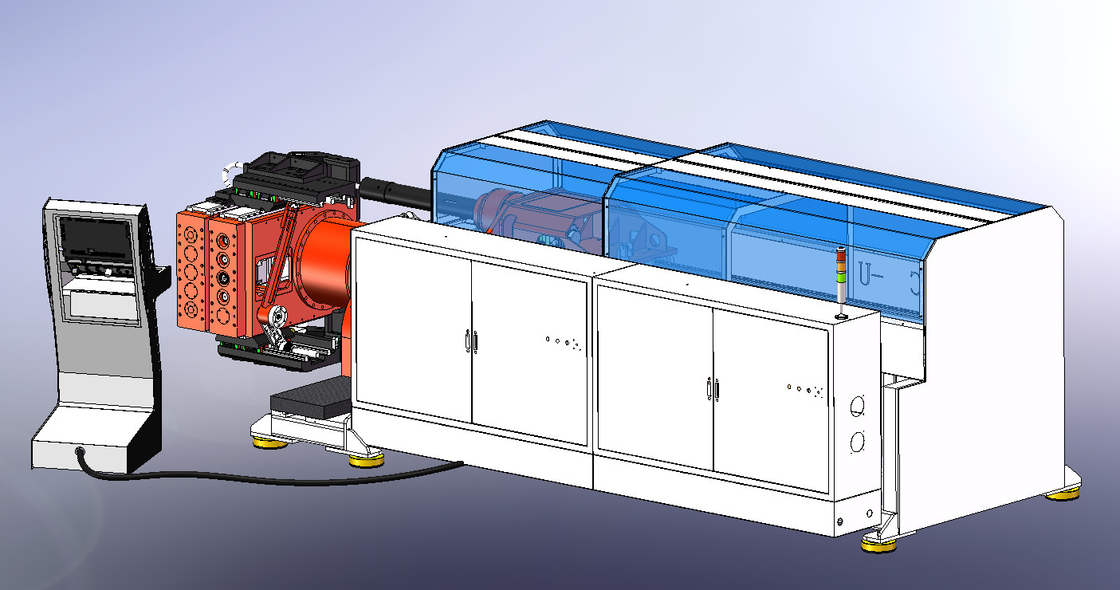

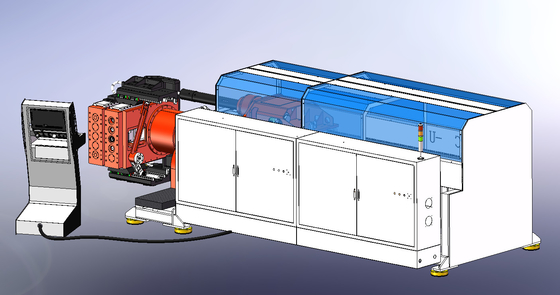

Máy uốn ống đồng trục trái và phải CNC85XE
vật liệu thích ứng: ống thép, thép không gỉ, ống đồng, ống nhôm, v.v.
Ngành ứng dụng đề xuất:
phụ kiện ô tô (ống dầu cho phanh, bộ giảm thanh, ghế ngồi), xe máy, thiết bị tốt cho sức khỏe, điều hòa không khí, xe đạp, đồ nội thất bằng thép, thiết bị vệ sinh, v.v.
| người mẫu | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| ống tròn/ống sắt( S=40kgf/mm2 ) | φ20x2.0t | φ25x1,5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ống tròn/ống kim loại không phải sắt ( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| ống tròn/thép không gỉ( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| ống vuông/Ống kim loại(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Thanh tròn ( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| tốc độ uốn | 220°/giây | 220°/giây | 172°/giây | 90°/giây | 90°/giây | 90°/giây |
| độ chính xác uốn | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Tốc độ nạp nguyên liệu | 1200mm/giây | 1200mm/giây | 1000mm/giây | 800mm/giây | 700mm/giây | 700mm/giây |
| độ chính xác cho ăn vật liệu | ±0,05mm | ±0,05mm | ±0,02mm | ±0,02mm | ±0,02mm | ±0,02mm |
| tốc độ quay ống | 300°/giây | 300°/giây | 300°/giây | 240°/giây | 200°/giây | 200°/giây |
| độ chính xác xoay ống | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Tốc độ quay đầu máy | 180°/giây | 180°/giây | 120°/giây | 100°/giây | 80°/giây | 80°/giây |
| Đầu máy xoay chính xác | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Đầu máy lên xuống tốc độ | 300mm/giây | 300mm/giây | 220mm/giây | 160mm/giây | 120mm/giây | 120mm/giây |
| Đầu máy lên xuống chính xác | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| Đầu máy tốc độ trái và phải | 240mm/giây | 240mm/giây | 200mm/giây | 160mm/giây | 160mm/giây | 160mm/giây |
| Đầu máy trái và phải precison | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| -Máy không chuẩn, có thể tùy chỉnh | ||||||
Thuận lợi:
1. Chi phí đào tạo người vận hành thấp, hiệu quả sản xuất cao và tính đồng nhất của sản phẩm.
2. Được truyền động bằng động cơ servo điện. So với truyền động thủy lực, nó có độ ổn định cao hơn và tuổi thọ dài hơn. Không cần phải lo lắng về rò rỉ dầu hoặc nhiệt độ làm việc.
3. Uốn ống không khe hở, với độ chính xác cao trong thời gian dài và hiệu quả xử lý, dễ vận hành. Nó có khả năng tương thích tốt.
4. Kích thước nhỏ, độ ồn thấp
5. Chi phí vận hành thấp, với hiệu suất chi phí tốt nhất để xử lý ống.
6. Được sử dụng rộng rãi trong xử lý ống có đường kính nhỏ, ví dụ như ống điều hòa không khí và ống dầu cho ô tô
Các mô hình tiêu chuẩn: 1 ~ 5 ngăn xếp, 4 ~ 6 động cơ servo
Động cơ tiên tiến: 11 động cơ servo hoàn toàn bằng điện
Các ứng dụng:
Ô tô, xe máy, máy bay, xe đạp, xe đạp trẻ em, thiết bị thể dục, đồ nội thất, thiết bị ngoài trời, điều hòa không khí, máy móc thực phẩm, ống nhân như lò phản ứng, thiết bị bay hơi và bộ trao đổi nhiệt
Đặc trưng
1. Hệ thống điều khiển điện sử dụng các bộ điều khiển nổi tiếng của Nhật Bản, chẳng hạn như trình điều khiển servo, động cơ servo, mô-đun định vị và CPU do Tập đoàn Mitsubishi sản xuất, có hiệu suất cao và độ ổn định tốt.
2. CPU siêu lớn của Mitsubishi có thể chứa 400 nhóm tệp để biên dịch, nếu cần, phần mềm truyền bổ sung được mua và cài đặt trong máy tính, và các tài liệu và tệp được lưu trữ trong đĩa cứng, do đó số lượng biên dịch nhóm được mở rộng không giới hạn.
3. Loại máy tính sử dụng trong công nghiệp: hệ điều hành WINDOWS được cài đặt bên trong và được sử dụng cùng với hệ thống servo Mitsubishi, bên cạnh việc điều khiển servo Mitsubishi, hệ điều hành WINDOWS cũng cung cấp khả năng quản lý tệp thuận tiện; và các tệp có thể được được lưu trữ trong đĩa cứng hoặc đĩa mềm, để số nhóm biên dịch được mở rộng không giới hạn.
4. Mỗi đường cong của một ống có thể được lập trình với năm chuỗi hành động và tốc độ mười giai đoạn, để cải thiện hiệu quả xử lý và giảm điểm giao thoa.
5. Ngôn ngữ tiếng Trung/tiếng Anh được chuyển sang hiển thị trên màn hình cảm ứng và khách hàng cũng có thể mua máy được cài đặt các ngôn ngữ khác
6. Chế độ nạp bao gồm chế độ nạp kẹp hoặc chế độ nạp trực tiếp được lựa chọn theo yêu cầu.
7. Chức năng mô phỏng 3D tự động để phát hiện vị trí nhiễu được chọn theo yêu cầu.
8. Sau khi dữ liệu được biên dịch, dữ liệu được bảo vệ bằng một khóa, để dữ liệu không bị sửa đổi.
9. Hệ thống điều khiển điện được trang bị bộ trao đổi nhiệt để tản nhiệt tự động, nếu cần có thể mua thêm tủ lạnh loại điều khiển số để đảm bảo tuổi thọ của hệ thống điều khiển điện.
10. Hệ thống nạp dầu tự động được lắp đặt để giảm ma sát của ống uốn. Nó kéo dài tuổi thọ của thanh lõi và cải thiện chất lượng của ống uốn.
