Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô-đun SỐ.: | CNC 18RED | xoay cánh tay: | YK-AL30-B - * - R |
|---|---|---|---|
| Độ chính xác: | ± 0,05 | tốc độ tối đa: | 180 ° / giây |
| Ống tròn / ống sắt: | 18x1,6t | Loại hình: | Tự động |
| Điểm nổi bật: | máy uốn ống cnc,máy uốn ống trục cnc |
||
| đặc điểm máy | thông số kỹ thuật chính | ||
| (1) uốn servo điện tử | công suất tối đa |
ống tròn/ống sắt ( S=40kgf/mm ) |
18x1.6t |
| (2) Động cơ servo và bộ giảm tốc nhập khẩu | Ống tròn / ống kim loại không sắt ( S=25kgf/mm ) |
20x2.0t | |
| (3) Hệ thống phần mềm R & D độc lập | ống tròn/ống thép không gỉ ( S=60kgf/mm ) |
18x0.8t | |
| (4) Khuôn 1-6 lớp tùy chọn | Ống vuông/Ống kim loại ( S=40kgf/mm ) |
15x15x1,2t | |
| (5) Loại động cơ đầy đủ 11 trục tùy chọn | Thanh tròn ( S=40kgf/mm ) | số 8 | |
| công suất tối đa | độ chính xác | ±0,05 | |
| tốc độ tối đa | 180°/giây | ||
| Trục nạp vật liệu servo | độ chính xác | 0,05mm | |
| tốc độ tối đa | 1200mm/giây | ||
| Trục xoay ống servo | độ chính xác | 0,05 | |
| tốc độ tối đa | 300°/giây |
Thông số kỹ thuật cánh tay quay nguyên liệu
| Người mẫu | YK-AL30-B-*-R |
|
quá trình kích thước ống |
Tối đa.3000mm Tối thiểu.300mm |
|
đường kính ống xử lý |
Tối đa 40mm Tối thiểu 15mm |
|
Người mẫu |
YK-AL30-BWR |
|
quá trình kích thước ống |
Tối đa.3000mm Tối thiểu.300mm |
| Đường kính ống xử lý | Tối đa 60mm Tối thiểu 12mm |
Đặc điểm máy:
1, Trạm làm việc máy uốn ống tự động, Tạo hình ống trong một lần.
2, Giảm lao động, tiết kiệm chi phí lao động.

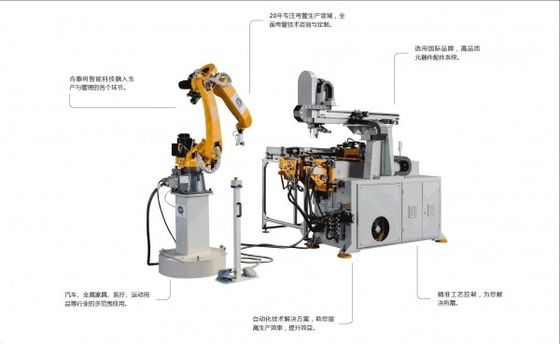

3, Hai máy cấp liệu tự động, mỗi máy cấp liệu tự động cho máy uốn ống, và một rô-bốt tải và xếp hai máy uốn ống cùng một lúc.
4, Toàn bộ quá trình được điều khiển bởi PLC, với giao diện người máy màn hình cảm ứng, hiệu quả được cải thiện hoàn toàn
5, Tự động xác định các mối hàn ống để làm cho Máy uốn ống tránh đường hàn
6, Sử dụng Robot công nghiệp để xếp dỡ hàng hóa
Các ứng dụng:
Ô tô, xe máy, máy bay, xe đạp, xe đạp trẻ em, thiết bị thể dục, đồ nội thất, thiết bị ngoài trời, điều hòa không khí, máy móc thực phẩm, ống nhân như lò phản ứng, thiết bị bay hơi và bộ trao đổi nhiệt
Đặc trưng
1. Chức năng mô phỏng 3D tự động để phát hiện vị trí giao thoa được chọn theo yêu cầu.
2. Tất cả dữ liệu xử lý được nhập bằng màn hình cảm ứng
3. Dựa trên sự thay đổi của vật liệu, mỗi đường cong được thiết lập với giá trị bù, tốc độ và khoảng cách tháo khuôn.
4. Mỗi đường cong của một ống có thể được lập trình với năm chuỗi hành động và tốc độ mười giai đoạn, để cải thiện hiệu quả xử lý và giảm điểm giao thoa.
5. Ngôn ngữ tiếng Trung/tiếng Anh được chuyển sang hiển thị trên màn hình cảm ứng và khách hàng cũng có thể mua máy được cài đặt các ngôn ngữ khác
6. Chế độ nạp bao gồm chế độ nạp kẹp hoặc chế độ nạp trực tiếp được lựa chọn theo yêu cầu.
7. Tọa độ XYZ có thể được tự động chuyển thành các giá trị xử lý YBC
8. Sau khi dữ liệu được biên dịch, dữ liệu được bảo vệ bằng một khóa, để dữ liệu không bị sửa đổi.
9. Hệ thống điều khiển điện được trang bị bộ trao đổi nhiệt để tản nhiệt tự động, nếu cần có thể mua thêm tủ lạnh loại điều khiển số để đảm bảo tuổi thọ của hệ thống điều khiển điện.
10. Hệ thống nạp dầu tự động được lắp đặt để giảm ma sát của ống uốn. Nó kéo dài tuổi thọ của thanh lõi và cải thiện chất lượng của ống uốn.
